西安无线网桥TK-5N45-16
西安通康网络科技有限公司  发布时间:2014-3-7 17:04:44  阅读:2844次

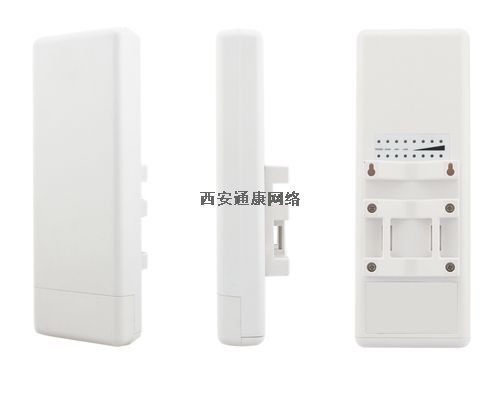

西安无线网桥 TK-5N45-16



无线网桥TK-5N45-16是一款高性能设备,作为遵循IEEE802.11a/n的无线设备,TK-5N45-16的无线性能稳定且高效,采用2X2 MIMO-OFDM调制技术,能提供最高300Mbps的数据传输速率,802.11n性能和高输出功率使得设备拥有高于普通无线设备数倍的传输速率和更高的带宽,从而达到更长的室外桥接距离。无线网桥TK-5N45-16支持AP、无线客户端、WDS和AP Repeater四种无线通信连接类型,并且顾及各种应用要求。高输出功率和可靠的性能使得TK5N26ELV成为无线互联网服务提供商和系统集成商的理想宽带解决方案!

说明

芯片解决方案

CPU:AR7240      RF:AR9280

CPU

400MHz

DDR

32Mbyte

Flash

8Mbyte

以太网PHY

10/100

LAN端口

LAN1

主要以太网被动PoE 15V-18V

LAN2

次要以太网PoE 输出 12V
复位键

恢复至出厂默认值

电源开关按钮

符合EuP规范

系统升级

支持Web页面升级,可以通过以太网端口或无线网络进行系统升级,支持TFTP升级,可以通过以太网端口进行系统升级

LED灯定义

电源指示灯(双色灯×1),绿灯亮:电源接通/系统启动

绿灯灭:电源断开/系统关闭,琥珀色灯闪烁:设备初始化中

LAN1(单色灯×1),熄灭:没有检测到以太网连接

绿灯亮:检测到以太网连接,绿灯闪烁:发送/接收数据

LAN2(双色灯×1),熄灭:没有检测到以太网连接

PoE禁用模式(默认),绿灯亮:检测到以太网连接
绿灯闪烁:发送/接收数据,PoE启用模式,琥珀色灯亮:检测到以太网连接

WLAN信号质量(单色灯×3),熄灭:禁用WLAN,绿灯闪烁:信号极强

黄灯闪烁:信号强,红灯闪烁:信号差

功耗

 Tx

8.5W

Rx

5W

电源适配器要求

只用于设备供电        15VDC@0.8A(全部范围转换) 设备供电+PoE输出(推荐)

 15VDC·2A(全负载范围开关)-

无线RF规格

特性

说明

遵循标准

-   IEEE802.3u MDI / MDIX 10/100 快速以太网   IEEE802.11a WLAN接口

-   IEEE 802.11n WLAN标准

调制方式

802.11a:OFDM,802.11n:OFDM

平均输出功率@ 25℃

(2T2R,误差+/- 2dB)

无线模式

802.11a

802.11n / HT20

802.11n / HT40

6-24Mbps

24





36Mbps

24





48Mbps

22





54Mbps

21





MCS0/8



23

23

MCS1/9



23

23

MCS2/10



23

23

MCS3/11



23

23

MCS4/12



23

23

MCS5/13



23

22

MCS6/14



21

20

MCS7/15



20

19

PS: 不包括频带边缘,(可以根据不同国家的规定进行调整)
接收灵敏度

(2T2R)

无线模式

802.11a

802.11n / HT20

802.11n / HT40



PER <10%

PER <10%

PER <10%

6Mbps

-89





9Mbps

-88





12Mbps

-87





18Mbps

-86





24Mbps

-83





36Mbps

-79





48Mbps

-75





54Mbps

-73





MCS0



-89

-85

MCS1



-87

-84

MCS2



-85

-82

MCS3



-81

-78

MCS4



-78

-75

MCS5



-74

-72

MCS6



-73

-70

MCS7



-71

-67

MCS8



-83

-80

MCS9



-81

-77

MCS10



-78

-76

MCS11



-76

-72

MCS12



-72

-69

MCS13



-67

-65

MCS14



-66

-63

MCS15



-65

-61

数据率

11a: 54M/48M/36M/24M/18M/12M/9/6 Mbps 自动回退速率 11n :

HT20 MCS0~15 GI=800ns 或 GI=400ns HT40 MCS0~15 GI=800ns 或 GI=400ns

RF 频率范围

FCC : 5725-5850 MHz,CE: 5470-5725 MHz (动态 频率选择)

天线配置

2T2R

内置天线(默认)

16dBi 双极化

外置天线连接器

SMA接头 x 2,(通过软件配置,切换内置&外置天线)

物理规格

特性

说明

尺寸

110.98 (长) × 255.6(宽) × 47.65(高)毫米

重量

600g

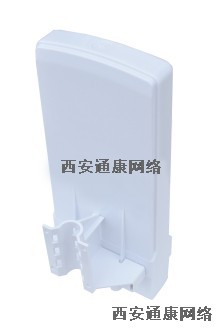

安装方式

1、 支持抱杆紧固2、 支持墙体紧固

环境规格

特性

说明

操作温度

-20~+70°C

操作湿度(无冷凝)

10%~95% RH

存放温度

-30~+80°C

存放湿度(无冷凝)

5%~95% RH

质保

12个月

环保

遵循RoHs标准
